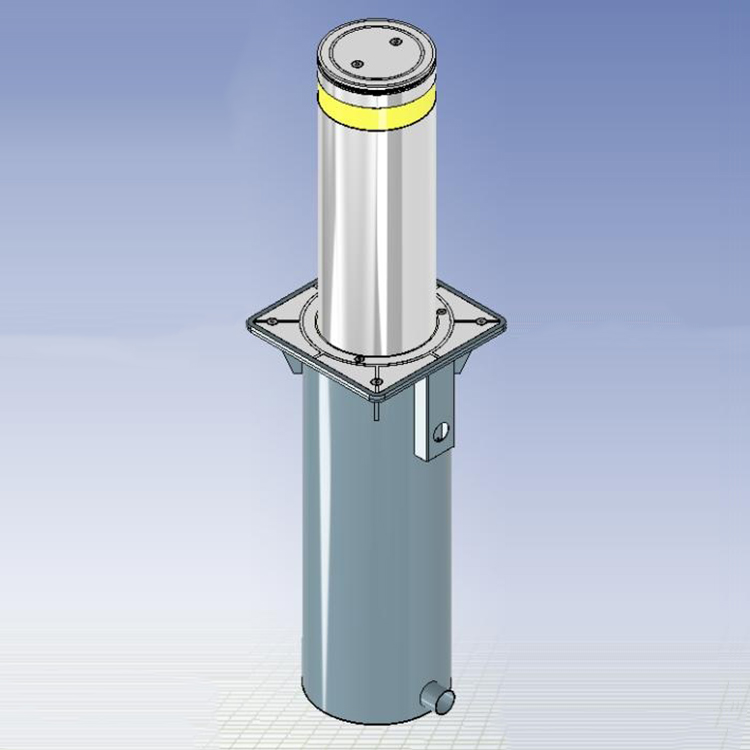

下置驅動上承重結構

1.預埋筒：(A3鋼烤漆)
預埋桶高度：805mm
預埋桶直徑：273mm
預埋桶厚度：2.5±0.3mm
2.防撞柱：(304不銹鋼，可定制316不銹鋼)
攔截高度：600mm
預埋桶直徑：273mm
防撞柱體直徑：219mm
防撞柱體厚度：6±0.5mm
3.結構件（防腐工藝）
法蘭盤：345*345厚度8±0.3mm（國標304不銹鋼）
防撞柱頂蓋：直徑219*厚度8±0.3mm（國標304不銹鋼）
防撞尼龍套：塑膠磨具定制
行程導軌：16*745mm（45號鋼鍍鉻）
下頂柱：16*80mm（45號鋼鍍鉻）
調節腳杯：磨具定制
結構件底板：直徑 270*8±0.3mm（A3鋼防銹處理）
內筒動圓環：直徑 270*8±0.3mm（A3鋼防銹處理）
機芯底板：直徑 180*8±0.3mm（A3鋼防銹處理）
4.警示標識
燈盤：塑膠磨具定制
LED警示燈：高亮、七彩(可調)，天亮天黑時間設定支持天黑燈自動亮起，天亮燈自動熄滅
反光貼：3M DG第三代 鉆石級 全棱鏡技術

動力單元
輸入電壓：220V±10%
上升速度： 3.7s：200mm/s；
下降速度： 1.9s：300mm/s；
電機：300W AC220V 2800RPM
齒輪泵：1.75ST 4.9L/MIN
液壓缸外殼：鋁合金氧化
電磁閥電壓：DC12V
油缸行程：610mm
防護等級：IP68防水防塵級別，可浸水使用
工作溫度：-25℃~70℃
電液一體執行器舉升力：150kg；通行壓力：可通行80噸以下貨柜車
噪聲：低于50分貝
測試壽命：＞10萬次（1次/分鐘）
機芯過熱保護：100°C
加熱裝置：選配
油箱容積：1.5L
防腐等級：9級

參考執行標準
GA/T 1343-2016（防暴升降式阻車路障）
標準 絕緣電阻：GA/T 1343-2016標準
泄露電流：GA/T 1343-2016標準
靜電放電抗擾度：GA/T 1343-2016標準
升降性能：GA/T 1343-2016標準
警示標識：GA/T 1343-2016標準
電快速瞬變脈沖群抗擾度：GA/T 1343-2016標準
浪涌沖擊抗擾度：GA/T 1343-2016標準
可靠性：GA/T 1343-2016標準

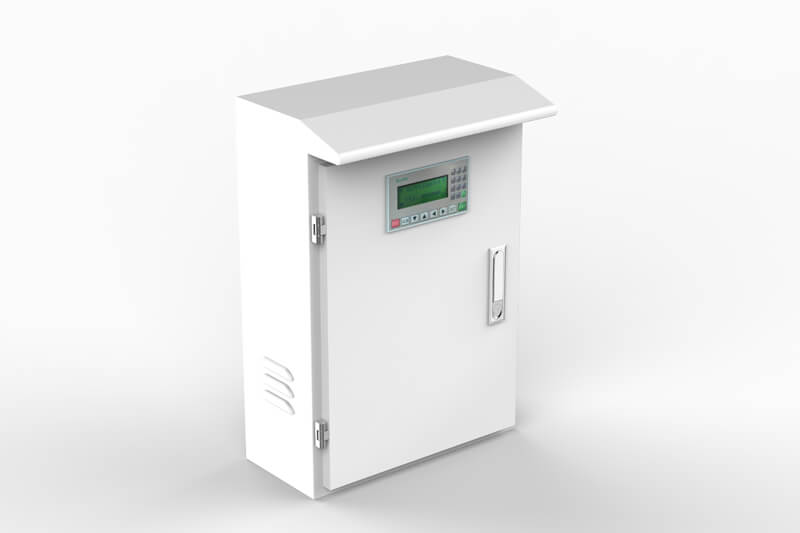

規格：500*600*200mm
材質：冷軋鋼板+噴粉處理
主控板：工業級控制板，S7-200SMART系列PLC
控制方式：無線遙控、有線控制器、內網WEB訪問、遠程
APP控制或遠程web訪問（遠程控制需配合遠程傳輸單元）
支持多種通訊協議，如S7、自由口協議等
數字量輸入端口采用雙向光藕，支持NPN或PNP輸入
強弱電分離：控制部分全部采用DC12~24V弱電線路，與強
電分開工作，最大限度的保證控制部分
斷路保護器：正泰品牌漏電保護器+空氣開關
開關電源：明緯DC24/12V雙路輸出
接觸器：高品質直流接觸器（DC12/24V線圈）
遙控接收器：433M滾動加密，遙控距離＞50米
蓄電池：12V2.6AH（實標，免維護，標配自動充電器）
燈帶控制：可實現白天黑夜模式或者全亮模式，可全部控制，也可分組控制
應急下降功能：可通過蓄電池實現在特殊場景下（比如停電）解決柱子無法下降通行的問題，8路應急下降按鈕，泄壓閥DC12V
紅綠燈功能：可外接紅綠燈，根據升降柱狀態即時反饋至紅綠燈輸出
地感聯動接口：標配
紅外聯動接口：標配
消防聯動接口：標配，實現即時下降且在設定時間內其他操作無效（反恐除外）
應急防恐接口：標配，實現即時上升且在設定時間內任何操作均無效
標配一拖8控制：可拓展手機及指揮中心電腦遠程控制
